产品描述

一、概述：

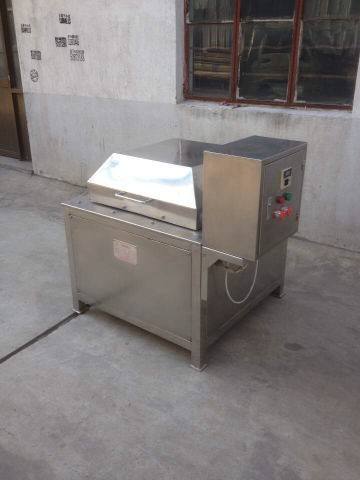

DY型煅药机是我公司研制的中药煅药机械。该机通过电热管产生热量升温使锅体导热物料，达到煅制的功能。具有控温，温度显示等功能，便于工艺操作和管理，外观整洁，易清洗。

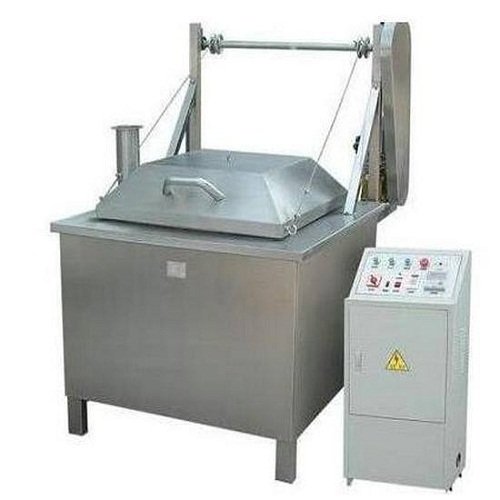

　　DY(H)型(高温)电热煅药机可根据客户需要设计各种型号、规格工作原理：通过电发热元件升温使锅体导热物料，达到高温煅药。主要用途：用于矿石类和贝类药材煅制。如赭石、磁石、钟乳石、牡蛎、珍珠母等。主要特点：煅药机锅盖可自动打开，有效缩短操作时间和降低劳动强度，操作简单，温控显示，外观整洁，易清洗。

二、产品名称、型号：

1. 名称：煅药机

2. 型号：  DY-400       DY-600      DY-700   DY—煅药机 400、 600、700—锅体直径（mm）

三、主要技术参数：

    1. 锅体直径：  ￠600×250㎜

     2. 生产能力：  30-50㎏/h

3. 煅药温度：     ≤800℃

     4. 电加热功率： 15kw/h

5.提升电机、减速机 WPWDT60  1:60  0.37KW

6. 外型尺寸： 1350×1000×1550 ㎜

7. 整机重量：420  ㎏

四、结构原理：

1. 工作原理：

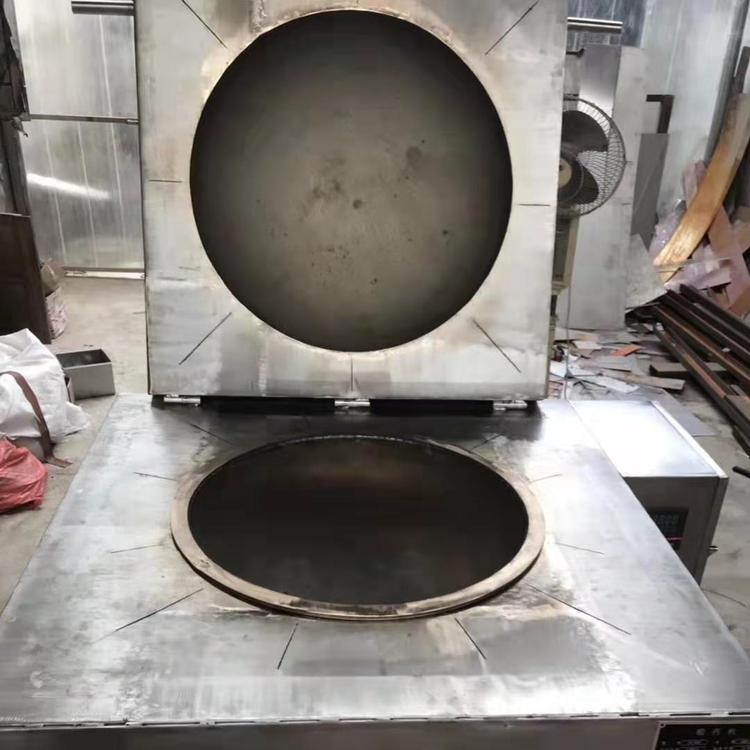

煅药机由锅体（304）、锅盖、不锈钢电热管、锅盖提升装置、电控器及机架等组成，物料投入锅内，盖上锅盖，根据药物煅制要求，设定工作温度，打开电源开关加热。达到煅制要求后，打开端盖，待温度降为常温后，再出炉。煅药机锅盖可电动控制打开，有效缩短操作时间和降低劳动强度。

五、安装与调试

1. 就位：机器应置于室内，地面须坚实、平坚，四周留有足够的物流操作空间。

2. 连接电源和接电装置，先将控制箱和煅药机连接，将电源接入控制箱，接地装置必须可靠接地。

3. 试机：打开电源开关和温度仪通电显示，设定控制温度（如300℃，参见温度仪使用说明），启动恒温控温状态，当煅制时达到设定值时，自动切断电加热电源，再打开锅盖提升装置待物料自然冷却（或强制通风降温）在室温后出料。关机：先关闭电加热器，再关闭总电源。

注：不同煅药机的煅制温度，时间根据煅制要求确定，煅锅温度仪仅是参考值，非药材煅制实际温度。

六、注意事项

1. 根据不同物料要求，设定调节最佳煅制温度。

2. 煅药机周围严禁堆放各种物料，避免受热后发生火灾。

3. 煅药结束后，应让煅药机自然冷却，严禁用水冷却。

4. 定期检查电热管有无烧断，如有烧断应及时更换。

5. 应定期检查蜗轮减速器油位，油量减少时须及时补足，首次使用100小时后，请更换洗减速器润滑油，以后每2500小时换油一次。

七、交货清单

1. 中温煅药机  一台

2. 电控箱（带连接线） 一只

3. 使用说明书  一份
