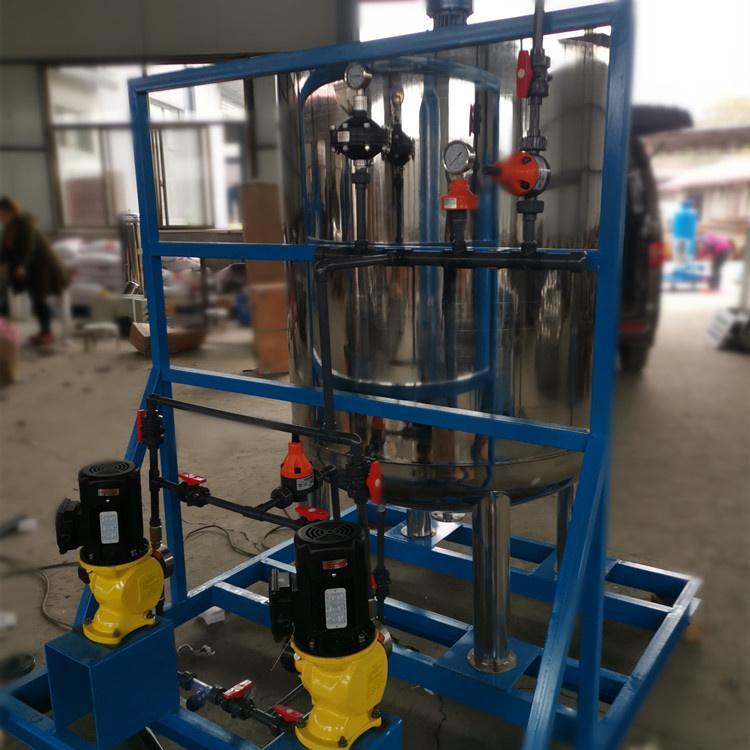

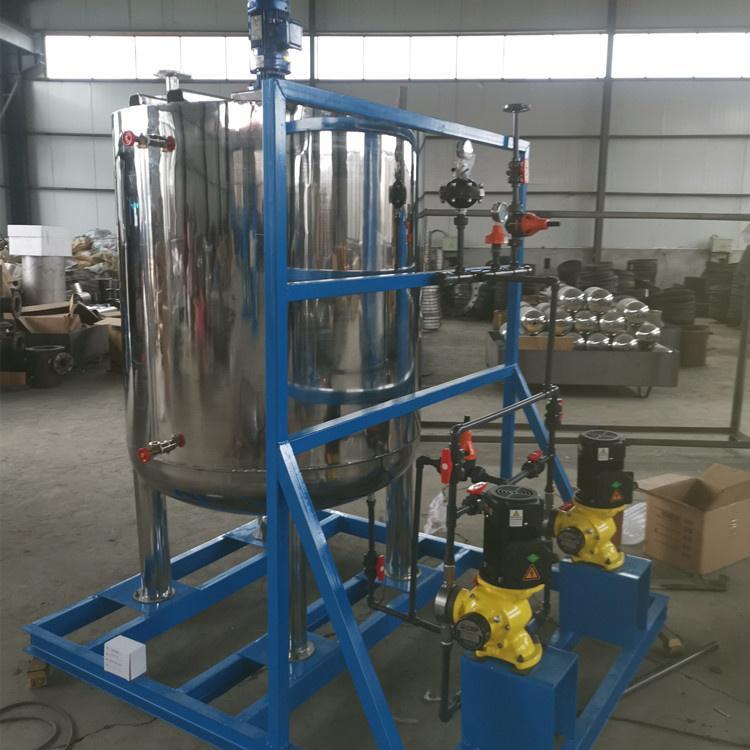

磷酸盐加药装置结构：

       磷酸盐加药装置主要由溶液罐，柱塞计量泵，不锈钢安全阀，液位计，控制柜，脉冲阻尼器，搅拌器，Y型过滤器，扶梯等组成。当施加溶液时，将固体磷酸盐加入到溶液罐中，然后按比例注入软化水或冷凝水以开始搅拌以帮助溶解，并且通过计量将完成的磷酸盐溶液注入锅炉鼓中的操作条件根据炉水的硬度确定。操作模式分为手动控制模式，也可根据上位系统输出的控制信号自动控制，实现自动定量给料。

磷酸盐加药装置的注意事项：
磷酸盐加药主要用于锅炉给水，材料选择，过流部分必须使用304不锈钢，比如不锈钢安全阀，不锈钢空气式脉冲阻尼器和其他管路。液体罐材料也使用304不锈钢。计量泵须使用柱塞式计量泵。此种计量泵耐高温又防腐，选择合适的型号即可。

工艺原理：

　　锅炉给水中的钙、镁硬度会在高温环境下发生化学反应，或者浓缩结晶，生成不溶的水垢，牢固附着在锅炉受热面上，这种水垢是热的不良导体，会阻碍热的传导，严重时会发生锅炉爆管事故，另外，还会诱发并加剧水垢下面的金属化学腐蚀，危害非常严重。虽然锅炉凝结水、锅炉给水都已经过了严格的软化、除盐处理，但仍有少量的钙、镁硬度进入炉水中，如果不对这部分的硬度做处理，也会结垢对锅炉安全运行造成威胁，目前，炉水加磷酸盐是最为适宜的处理方法，反应如下：

　　10Ca2 6PO4 2OH→Ca10(OH)2(PO4)6 (碱性磷酸盐)

　　碱性磷酸钙是一种松软的水渣，易随锅炉排污排除，而且不会粘附在炉内变成水垢。
