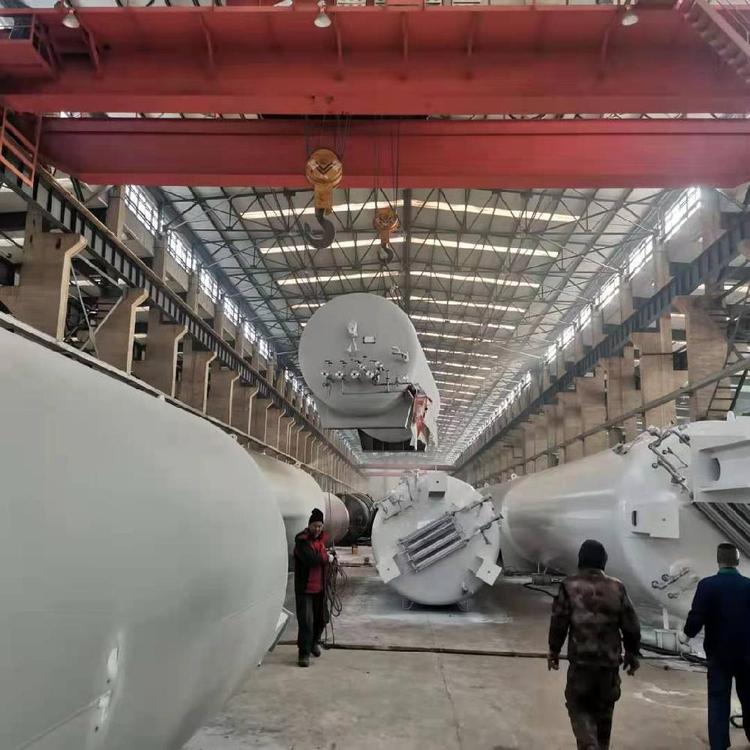

LNG真空低温液体储罐

真空LNG低温液体储罐是一种常用的、先进的低温液体长期储存设备，具有储存量大、压力可调、蒸发率低、安全可靠等优点，广泛应用于LNG加气站、LNG气化站、LNG应急调峰站等项目上。储罐采用双层圆柱结构，夹层装填保温材料珠光砂并抽真空，主要是由内罐与外罐、绝热结构、管路系统及安全附件等组成。

配置参数

容积：5-250m3

压力：0.2-3MPA

绝热方式：真空粉末绝热

基本类型：立式或者卧式

贮存介质

●液氮、液氧、液氩、液态乙烷、乙烯等；

●液化天然气（LNG）。

工艺流程系统

1.进液系统

2.液面压力测量系统

3.测满系统

4.安全排放系统

5.排液系统

6.放空系统

7.抽空系统

8.增压系统

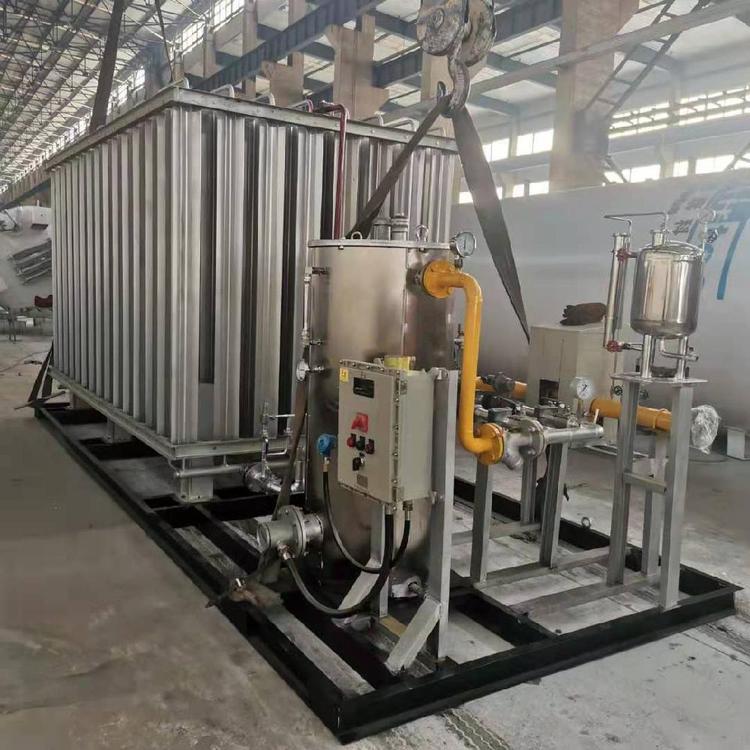

空温式汽化器

     本系列汽化器是利用空气的热量加热换热管内的低温液体，换热管的翅片吸收空气中的热量，传导给管内的低温液体，从而使其气化成气体。空温式气化器不需要耗电，也不需要消耗蒸汽，是一种新型的高效节能气化设备，而且无运转部件，不需要维护，无噪声，广泛应用于液氧、液氮、液态LNG等低温液体的气化。

产品构造

空温式汽化器主要由星型汽化管翅、液气导流管、底座、支架、进出口接头等组成。

星型汽化管翅：材料选用LF防锈铝合金，直径115mm或者160mm，分别有8翅对称，汽化效果好，坚固耐用，耐腐蚀、耐风化。

液体导流管：材料选用紫铜管或0Cr18Ni9不锈钢管，耐高压、耐冲击。

底座、支架：材料选用角铝坚固耐用、耐腐蚀、有持久性。

主要技术参数

适合介质：LNG，NG，CNG，LO2，LN2，LAr，LCO2，NH3，LPG等；

工作压力：0.8-40MPa；

单台气化量：50—16000Nm3/h，再大规格不便于运输，请选择多台组合式；

设备分类：气化器，加热器，增压器等。

星型翅片管

星型翅片管是汽化器的核心部件，是吸热和气化的唱错，翅片管的材料为防锈铝，翅片管的翅片常用的有8翅片和12翅片，翅片管外径主要由两种规格，φ160mm和φ200mm，大型汽化通常选用φ200mm。

材料及工艺

所有零件均采用优良抗氧蚀特性高性能的铝合金及不锈钢制成，不锈钢芯管与翅片间高压连接紧密。出厂前均按照氧标准进行氮气吹干，保证产品质量，使用更安全。

主要优点

 ◆ 无能耗、无污染、绿色环保

 ◆ 安装简易、维护方便

 ◆专用铝材换热，高效、轻量化设计、使用寿命长

  ◆特殊的200超大直径专用铝制换热管，化霜速度极快，有效的內翘片结构，提高换热管的换热效果

 ◆“桥”式连接元件美观大方，工作时消除各部位热胀冷缩产生的应力

 ◆优化流程设计，使降压降到*，绝无偏流现象，保证流速控制在安全范围以内

 ◆特殊的换热管表面抗氧化处理工艺

 ◆充足的设计余量

 ◆先进的高压管复合技术，使受压管与换热管100%，充分接触，保证了换热效率

 ◆所有汽化器完全按照氧气服务标准进行清洗和制造，使用更安全

 ◆可按电子级标准设计、制造
