对辊破碎机使用说明书

一、 用途和使用范围

对辊破碎机又名双棍破碎机

SG系列对辊式破碎机主要用于对原材料的中碎和细碎。如煤、煤矸石、焦炭、石灰石、硫矿石、磷矿石等物料的破碎。其破碎方式为对辊挤压式。被破碎物料的抗压强度不超过800kg/cm3.

本机设计合理，结构简单。符合GB474-1996煤样的制备要求，在煤炭、炼焦、采矿、有色金属冶炼、化工、冶金、建材等行业的采样化验中等到广泛应用。

二、主要技术参数

三.结构概述

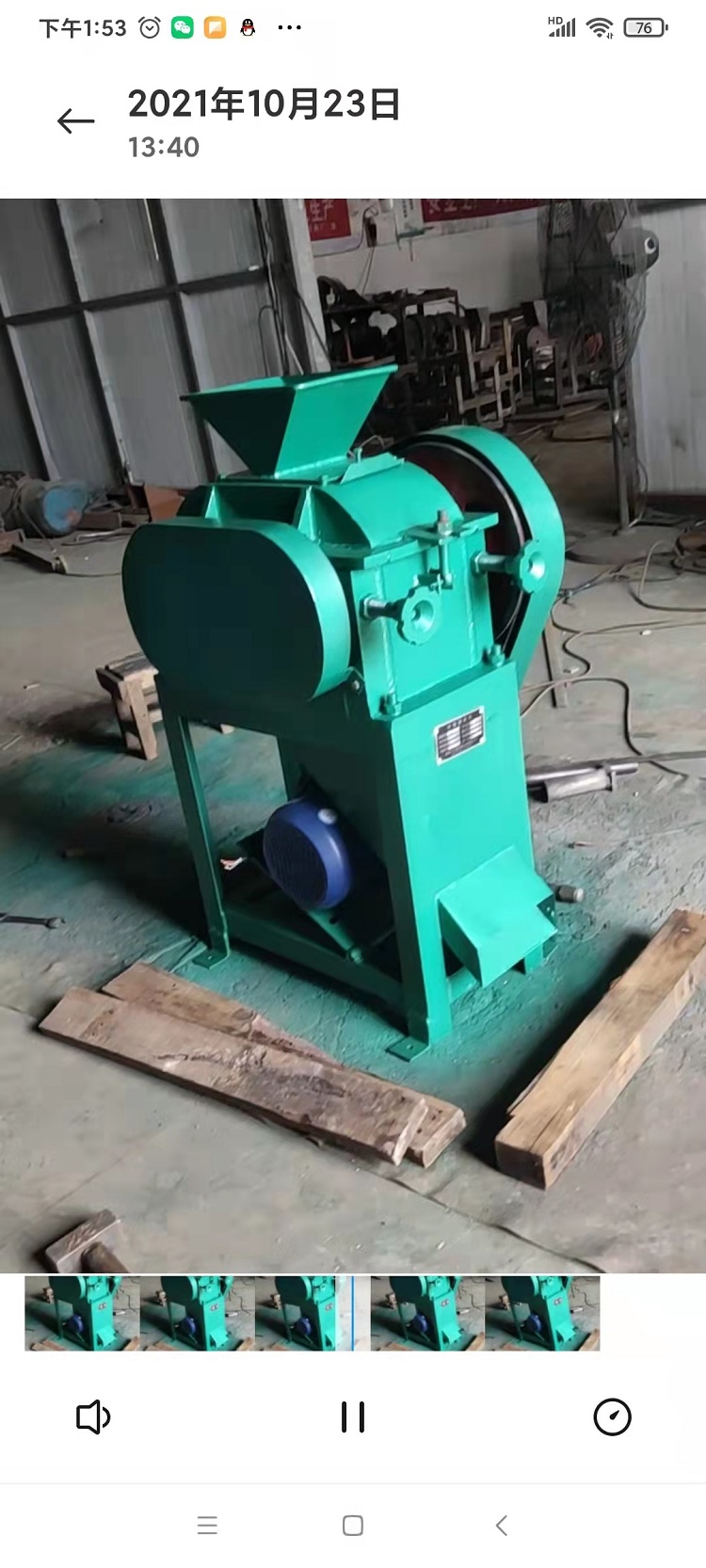

对辊式破碎机主要有机架体对辊部分、传动部分、动力部分、调整部分组成。

动力和传动部分是出电机，主、被动皮带轮，并通过三角皮带，将动力传递给对辊轴，便其旋转，达到破碎目的。调整部分的主要作用是高速对辊的间隙大小，达到所需要的粒度。调整好间隙后把锁紧螺母锁紧。粒度大小与产量成正比关系。

对辊部分是破碎机执行的主要部件。安有优质碳素钢制成，过盈装在主、附轴上，当两对辊相向旋转时，物料从料斗定量给入，并随着制有斜度的料槽流出机器，破碎过程完成。
