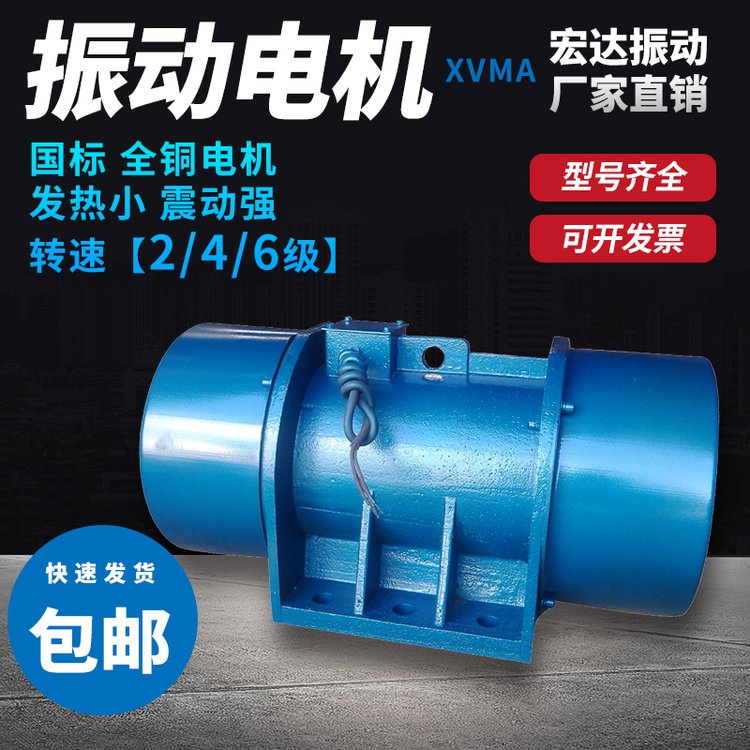

VB振动电机用途及使用范围

VB振动电机采用先进技术设计,使用优质材料制造,具有外观美观,性能先进,维护方便,运行可靠等优点。是粉状,粒状,块状物料机械化输送,给料,破碎,筛分,充填,振实,造型,落砂,料仓防闭塞等振动机械激振源。该振动电机品丰富,规格齐全,能满足各类振动机械的工作需要。

VB振动电机特点:

1,合理的安装方式,减轻了振动机械的整体重量。

2,减少了中间传动结构,可大大降低振动机械的能耗,节约电能。

3,因利用平稳的回转产生振动,噪声低。

4,只需调节偏心块夹角,就可无级调整激振力。

5,可多机组成各种振动形式,以满足各种作业要求。

6,简化了振动机械设计程序,使结构更趋向合理。

7,安装维护方便,使用可靠寿命长。

VB-40306-W振动电机外形安装尺寸及技术参数:

3相2极

型号 大激振力(N) 转速(rpm) 额定功率(KW) 额定电流(A) 安装尺寸 安装螺栓尺寸 质量(kg)

A B K J AB BB L G H HD d

VB-322-S 3000 2600 0.20 0.55 160 90 - 40 190 120 260 14 86 185 14 M12 16

VB-552-W 5000 2875 0.50 1.39 170 120 - 55 220 170 370 16 85 202 18 M16 31

VB-10102-W 10000 2880 1.0 2.35 200 140 75 60 250 220 445 18 105 240 22 M20 54

VB-20202-W 20000 2850 2.0 4.52 260 200 - 70 320 290 520 22 140 300 26 M24 105

VB-40302-W 40000 2870 3.0

6.20

350 220 - 100 430 320 560 33 185 355 39 M36 150

3相6极

型号 大激振力(N) 转速(rpm) 额定功率(KW) 额定电流(A) 安装尺寸 安装螺栓尺寸 质量(kg)

A B K J AB BB L G H HD d

VB-326-W 3000 950 0.20 0.82 160 100 55 40 190 150 330 12 92 210 14 M12 30

VB-546-W 5000 955 0.38 1.21 200 110 - 60 250 160 360 16 123 251 22 M20 50

VB-1076-W 10000 960 0.70 2.14 220 160 75 60 270 220 475 22 140 282 26 M24 77

VB-20156-W 2000 965 1.52 3.99 260 180 80 70 320 240 565 25 160 320 26 M24 127

VB-32246-W 31500 965 2.40 5.99 350 220 - 100 430 370 650 33 192 390 39 M36 192

VB-50326-W 50000 970 3.20 7.83 350 250 - 100 430 400 760 33 192 390 39 M36 235

VB-75556-W 75000 970 5.50 12.60 380 125 - 105 480 385 755 35 240 467 39 M36 370

VB-100756-W 100000 980 7.50 17.12 440 140 - 125 530 450 865 36 240 470 45 M42 520

VB-135906-W 135000 980 9.0 19.2 480 140 - 125 570 510 985 38 265 520 45 M42 720

VB-1601106-W 160000 980 11.0 23.5 480 140 - 125 570 510 998 38 265 520 45 M42 680

VB-1801306-W 180000 986 13.0 27.8 520 140 - 125 610 510 970 38 290 570 45 M42 845

3相4极

型号 大激振力(N) 转速(rpm) 额定功率(KW) 额定电流(A) 安装尺寸 安装螺栓尺寸 质量(kg)

A B K J AB BB L G H HD d

VB-314-S 2500 1400 0.12 0.57 180 100 - 45 220 130 260 14 115 246

14

M12 25

VB-534-W 5000 1400 0.25 1.02 180 110 - 65 220 140 310 15 112 253 14 M12 48

VB-634-W 6000 1450 0.30 0.93 200 110 - 60 250 160 340 16 112 240 18 M16 43

VB-1054-W 10000 1420 0.50 1.51 220 110 - 60 270 160 380 18 123 264 22 M20 58

VB-1264-W 12000 1440 0.60 1.82 220 145 65 60 270 195 415 18 123 258 22 M20 59

VB-16144-W 16000 1440 1.40 3.14 290 280 60 78 340 340 500 52 145 295 27 M24 90

VB-20114-W 20000 1430 1.10 2.75 220 160 75 60 270 220 495 22 140 282 26 M24 80

VB-21164-W 21000 1440 1.60 3.82 290 280 60 78 340 340 500 52 145 295 27 M24 100

VB-32154-W 31500 1450 1.50 3.76 260 180 80 70 320 240 545 25 160 320 26 M24 116

VB-50234-W 50000 1450 2.25 5.55 350 220 - 100 430 370 650 33 192 390 39 M36 195

VB-75304-W 75000 1460 3.0 7.36 380 125 - 105 460 330 615 35 210 412 39 M36 250

VB-100754-W 100000 1460 7.50 15.92 440 140 - 125 530 450 795 36 240 470 45 M42 440

VB-314-W 250 1400 0.12 0.57 160 100 55 40 190 150 295 12 92 212 14 M12 28

VB-84554-W 84000 1455 5.5 11.5 380 125 - 140 460 390 720 35 210 415 39 M36 320
