冷热冲击试验箱的温度冲击原理是什么？

信息来源：广东皓天检测仪器有限公司

作者：广东皓天检测仪器有限公司

发布时间：2025-10-30

浏览量：171 次


一、结构分型与冲击原理本质
冷热冲击试验箱的温度冲击原理核心是 “环境应力快速加载”，通过两种主流结构实现：

  • 两箱式结构：采用高温舱与低温舱双腔设计，样品通过机械托盘在两舱间快速转移（切换时间≤10 秒，满足 MIL-STD-883H 标准），直接暴露于预设温度中。这种方式温变响应快，但样品易受机械振动影响，适用于结构稳固的电源模块等产品。

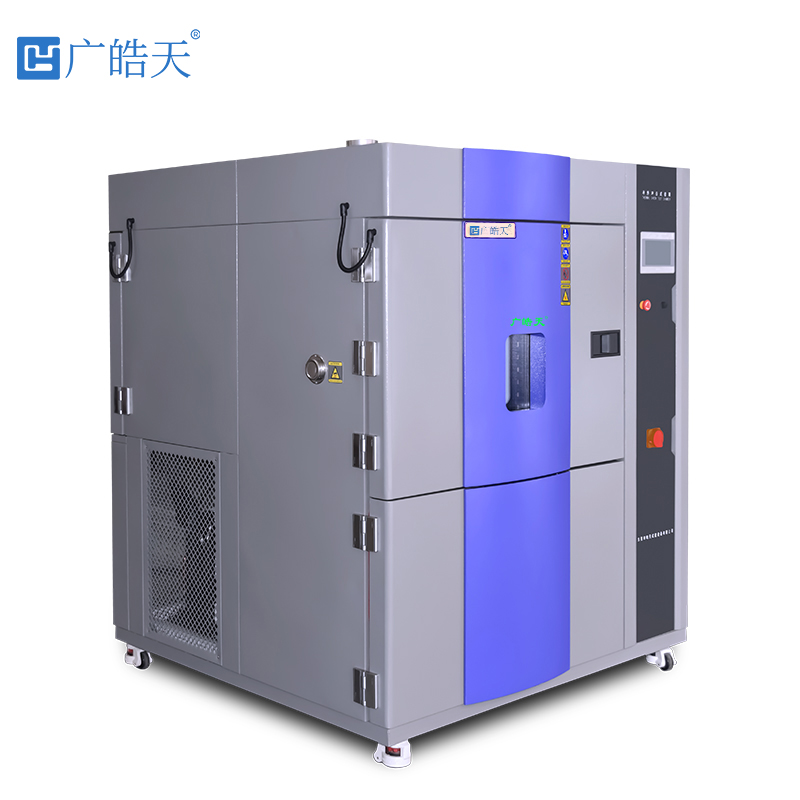

  • 三箱式结构：新增独立测试舱，高温区与低温区的气流通过气动风道阀切换导入测试舱（切换时间≤5 秒），样品全程固定不动。广皓天联合实验室的设备即采用此结构，可避免机械应力干扰，适配精密芯片、动力电池等敏感部件测试。

二、核心部件的协同运作机制
冷热冲击试验箱的精准冲击效果依赖四大系统协同：

  1. 制冷系统：以全封闭压缩机为核心，采用 R404A 制冷剂或二元复叠技术，将低温区热量强制转移，使温度可达 - 80℃。广皓天设备通过双压缩机并联设计，进一步提升制冷效率，支撑 - 70℃至 180℃宽温域测试。

  1. 加热系统：不锈钢加热管（功率 500W-2000W）均匀分布于高温区，由 SSR 固态继电器精准控温，避免温度过冲，升温速率可达 15℃/min 以上。

  1. 风道系统：离心风机（1500-2000r/min）驱动气流，经优化风道实现温度均匀性≤±2℃，确保样品各部位受力一致。

  1. 控制系统：以 PLC 为核心搭载 PID 自整定算法，广皓天设备更集成 AI 自适应逻辑，可预设 1000 组曲线，实时修正偏差至 ±0.3℃精度。

三、标准适配与技术突破价值
温度冲击原理的落地需严格符合 GB/T 2423.22-2025 新规：温度偏差需控制在 ±1.5℃（空载），转移时间≤3 分钟。广皓天通过技术优化，将温变速率提升至 25℃/ 秒，在电池模组测试中，每小时可完成 15 次 - 40℃/60℃温差冲击，7 天即可完成传统 20 天的测试认证流程。
这种原理的实际价值在新能源领域尤为显著：冷热冲击试验箱通过模拟 “极寒行车 - 高温充电” 等场景，可快速暴露电池容量衰减、芯片焊点开裂等问题。某储能企业数据显示，经广皓天设备测试后，产品售后故障率降低 30%，印证了温度冲击原理对可靠性验证的核心作用。
