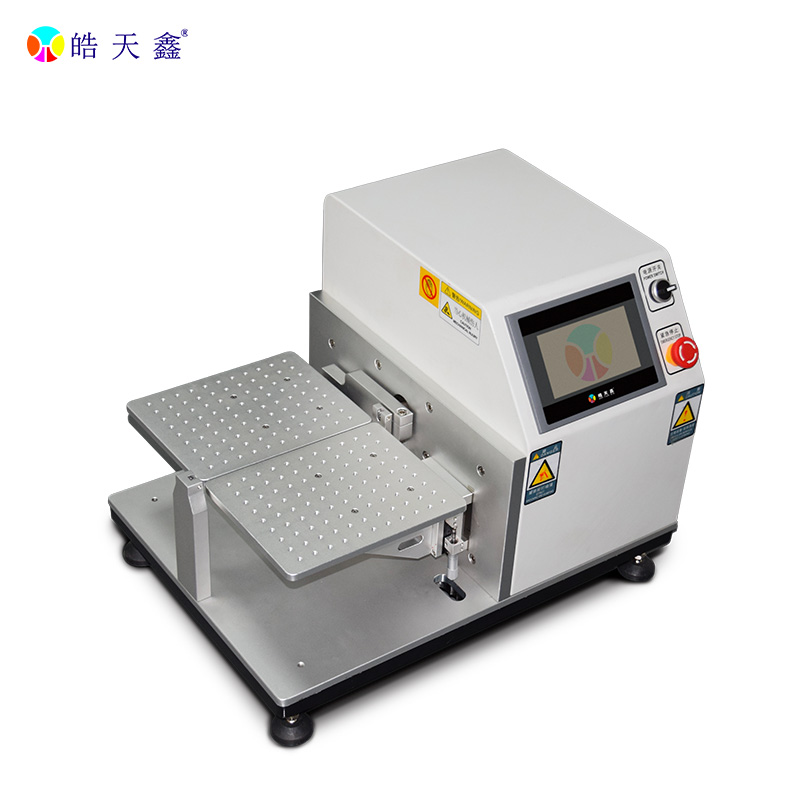

180 度折 FPC 折弯机核心结构有哪些部件？

信息来源：广东皓天检测仪器有限公司

作者：广东皓天检测仪器有限公司

发布时间：2025-10-29

浏览量：339 次


一、角度闭环控制模块：180 度折弯精度的 “校准中枢”
作为 180 度折 FPC 折弯机的核心控制部件，角度闭环控制模块由高精度光栅尺与伺服电机组成，是保障 180 度折弯偏差≤±0.1° 的关键。光栅尺采用 2000 线 / 毫米的高分辨率设计，每秒可完成 100 次动态数据采集，能实时捕捉 FPC 在 160-180 度折弯阶段的微小形变；配套的 1.5kW 伺服电机响应速度达 0.05 秒，可根据光栅尺反馈数据即时调整折弯角度，避免手动折弯中 “凭手感” 导致的 ±5° 以上偏差。例如在车载 BMS FPC 加工中，该模块能精准控制 180 度折叠时的角度增量，确保折弯后板体贴合间隙≤0.1mm，满足电池包紧凑装配需求。
二、定制化折弯模具：180 度折弯的 “成型核心”
180 度折 FPC 折弯机的折弯模具并非通用部件，而是针对 180 度极限折弯特性定制设计。模具基材采用钨钢涂层处理，表面硬度达 HRC62 以上，耐磨性能较普通钢材提升 3 倍，可承受日均数千次 180 度折弯的磨损；刃口弧度根据 FPC 厚度（0.03-0.2mm）分为 0.1mm、0.3mm、0.5mm 三档，适配车载雷达柔性天线、中控排线等不同规格产品 —— 如加工 0.15mm 厚的车载 FPC 时，0.3mm 弧度刃口能减少 180 度折弯时的局部应力集中，降低线路断裂风险。此外，模具表面经镜面抛光处理（粗糙度 Ra≤0.02μm），可避免 180 度折叠时划伤 FPC 覆盖膜。
三、动态压力调节系统：180 度折弯的 “应力管家”
180 度折弯易因压力过大导致 FPC 基材脆裂，动态压力调节系统则通过 “实时监测 - 智能调压” 逻辑解决这一问题。该系统由压力传感器、比例阀与控制芯片组成，压力调节范围覆盖 100-1000N，精度达 ±5N；在 180 度折弯流程中，当 FPC 折弯角度进入 160-180 度极限区间时，压力传感器会捕捉基材应力变化，控制芯片即时触发比例阀降压 30%-40%，既保证 180 度折弯的贴合度，又避免隐性损伤。针对车载 FPC 耐高温特性，系统还可联动加热模块（温控范围 50-120℃），通过适度加热降低基材刚性，进一步优化 180 度折弯效果。
四、自动化送料与定位机构：180 度批量加工的 “效率引擎”
区别于手动折弯的单件操作，180 度折 FPC 折弯机的自动化送料定位机构实现了 “连续进料 - 精准定位 - 自动卸料” 全流程无人化。机构采用真空吸盘式送料设计，送料精度达 ±0.02mm，可适配宽度 5-50mm 的 FPC；定位环节通过 CCD 视觉识别与定位销双重校准，确保 FPC 折弯位置偏差≤0.05mm，避免 180 度折弯后出现 “偏折” 问题。同时，机构内置多规格产品参数库，换产时仅需调用预设参数，即可完成送料速度、定位点的自动调整，将 180 度折弯的换产时间从手动的 40 分钟缩短至 8 分钟，单班产能提升至 1800 件以上。
五、智能控制与安全单元：180 度折弯的 “中枢与屏障”
智能控制与安全单元是 180 度折 FPC 折弯机的 “大脑” 与 “防护盾”。控制单元搭载工业级 PLC 与 AI 参数推荐系统，可根据 FPC 材质（如 PI、PET）、厚度自动生成 180 度折弯参数（角度、压力、速度），新手操作人员经 1 小时培训即可上手；同时支持与 MES 系统对接，实时上传 180 度折弯角度、压力、时间等数据，实现全流程追溯。安全单元则配备红外光幕与急停系统，当人体靠近折弯区域时，光幕会立即触发设备停机，配合模具防护罩，从物理层面杜绝 180 度折弯过程中的操作风险，解决手动折弯的安全隐患。
