产品简介：

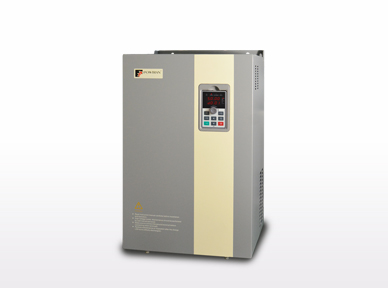

PI500-L系列起重升降专用变频器是普传科技最新研发的专门针对门式起重机、电动葫芦、塔吊、施工升降机等行业应用的一款专用产品。采用变频调速技术，具有良好的力矩控制功能，可靠的抱闸控制、快速停车、直流励磁、主从控制等技术。减小了起停机时电机对机械系统的冲击，提高了机械设备运行过程中的平稳性和舒适感。延长了机械设备的使用寿命，极大地提高了生产效率，节约设备的维护成本。可广泛应用于三相异步制动电机。

产品特点：

1.低速大转矩，转矩脉动小

2.专为起重升降、门桥式起重机、塔吊定制

3.起重专用抱闸时序、安全可靠

4.升降机起动、停机模式时序图

5.低电压自适应功能：当输入电压不稳定或瞬间降低时，变频自动诊断以额定力矩输出，保证不溜钩。

6.失速保护功能：运行中当检测到实际速度超过额定速度115%时，变频器立即发出抱闸信号，实现紧急制动（闭环模式下有效）。

7.支持Profibus-DP、Modbus和CANopen、Profinet四种通讯协议，便于实现多台变频器和PLC、HMI之间的通讯连接。

8.轻载高速功能：根据起重机械所承载的重量，轻载或空钩时自动进行速度提升，有效提高起重机械的工作效率。

9.零速力矩保持功能：制动器关闭时，电机输出足够的力矩，保持负载静止不动，防止制动器因机械延时较长而导致负载下滑。

10.物联网扩展端口：实现物联网卫星定位和远程监控，便于组建智能化信息管理系统（开发中）.

11.零伺服悬停功能（闭环模式）：即零速状态下，保持制动器打开，维持提升机构在空中悬停静止不动。

12.功能参数拷贝功能：调试完的变频器参数可以通过键盘拷贝到其他相同应用的变频器，从而简化调试工作。

13.内置起升同步、大车纠偏、小车同步、抓斗控制、防摇摆控制、塔机、升降机等专用控制功能。

14.电机风扇控制功能：运行立即输出、停止时输出延时停车。

起重专用控制（提升）

1.主从速度同步控制功能：在双起升机构同时提升一个重物时，主从速度同步控制功能可保证两个起升机构同步提升，确保安全。

2.松绳检测功能：防止起重机绳索在松弛的情况下，轻载高速功能误动作引发不安全运行。

3.实时纠偏控制（闭环模式下）：适用于跨度较大的应用场合，主从机采用实时位置纠偏，满足大车位置同步控制（适用于行车、龙门吊大车行走机构）。

4.转矩验证功能：制动器释放前，变频器先检测电机的转矩输出是否正常，再释放制动器，防止负载下滑。

5.转矩保持功能：制动器闭合过程中，电机继续输出足够的转矩、保持负载静止不动防止负载下滑。

6.全程力矩监视功能：运行中进行力矩监视、当检测到力矩输出异常时，立即封锁输出、实现紧急停车。

7.防溜钩保护功能：闭环模式下，当变频器通电处于待机状态时，此时检测到电机发生转动时，立即激活此功能，变频器锁定在零速输出，为系统运行提供了最大的安全保障。

8.电子防摇摆功能：通过动态调整运行中大小车的速度和加减速时间的控制，减小负载凭空摆动的幅度，使其在稳速或停车时，实现负载摆动很小或基本不动为目标，提高工作效率。

塔机专用控制（回转）

1.柔性力矩控制，“柔中带刚”点动强劲有力、响应快，大臂平稳不反弹。

2.回转控制应用宏：涡流电机控制模式、防普通电机力矩控制模式、液力耦组合控制模式。

3.适应多类型电机控制：①涡流电机刚性连接。②液力耦合器软连接。③力矩电机刚性连接。

4.低速运行、档位转换平稳、大臂连贯流畅，无“停顿”现象。

电动葫芦专用控制

电动葫芦是一种特种起重设备，安装在天车、龙门之上，电动葫芦具有体积小，自重轻，操作简单，使用方便等特点，用于工矿企业、仓储、码头等场所。每个电动葫芦有两台电机分别控制主钩和行车，只需要一台变频器控制起停调速。

电动葫芦控制：锥形电机专用应用宏。遥控装置扩展端口：便于扩展外部遥控装置。电葫芦GPRS实现远程操控。

塔机专用控制（起升机构）

PI500-L系列变频器针对塔机的提升机构，专门开发了满足提升机构要求的专用功能。

1.具有专用的抱闸逻辑参数，可以满足电机运行和抱闸机构的逻辑控制，为塔机提升的安全提供的多重保障。

2.具有零伺服功能，能够达到0Hz 150%的额定转矩，能够满足零速悬停的要求。没有零速悬停功能时，在启停时电机的转速不为零，使用时间长后，会造成抱闸的磨损，增加安全隐患，增加零伺服功能，可以保证机械抱闸在开闸和闭闸时电机零速，可以有效的防止抱闸的磨损。

3.可以根据提升是否有抱闸失灵反馈信号来进行保护：a.外部零伺服使能（有反馈信号）b.通过编码器位置变化来检测抱闸失灵时自动输出零伺服。

4.具有全面静止自学习功能，可以满足负载无法脱开旋转自学习的情况下，就可以全面学习电机的参数。
